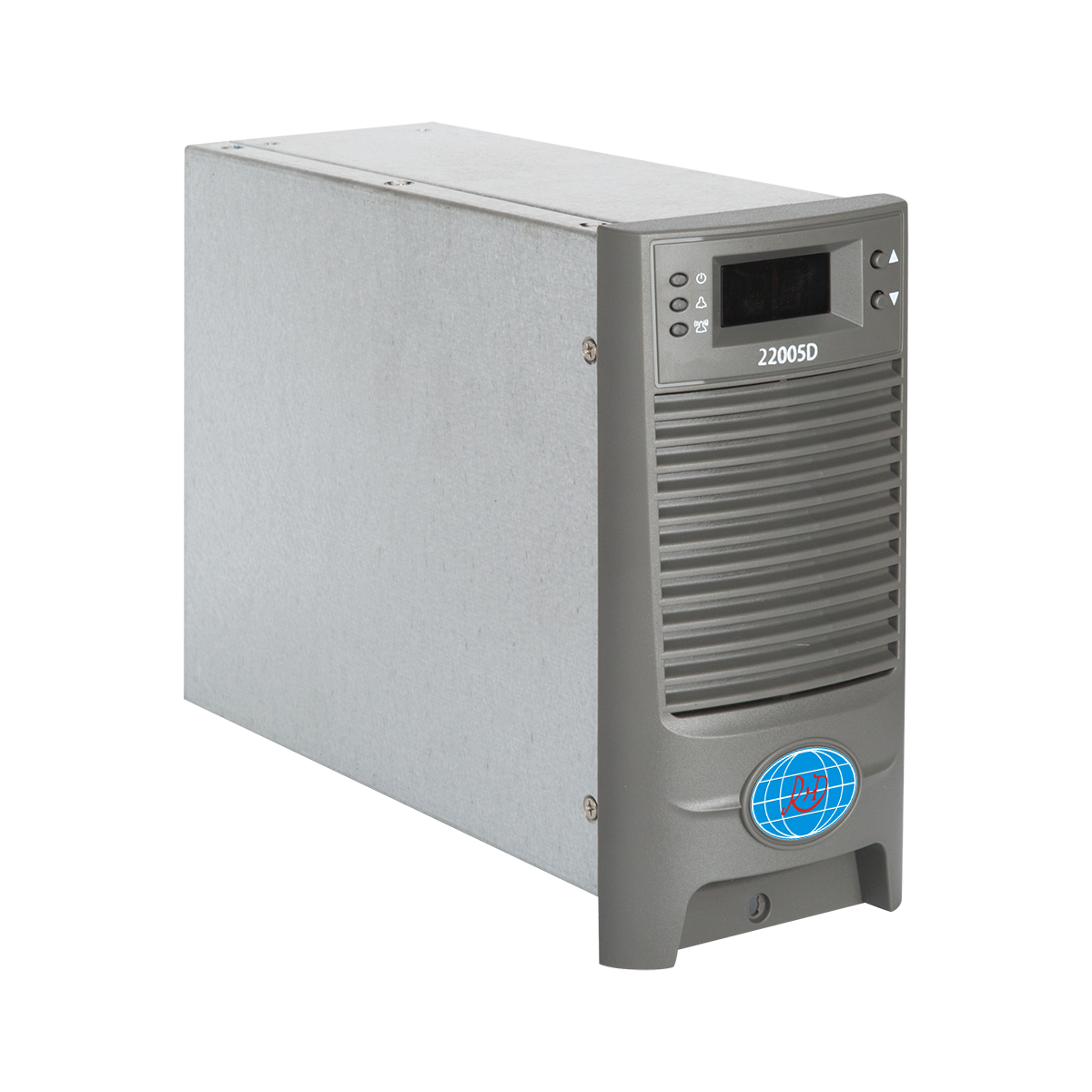

充电模块的外观及操作按键

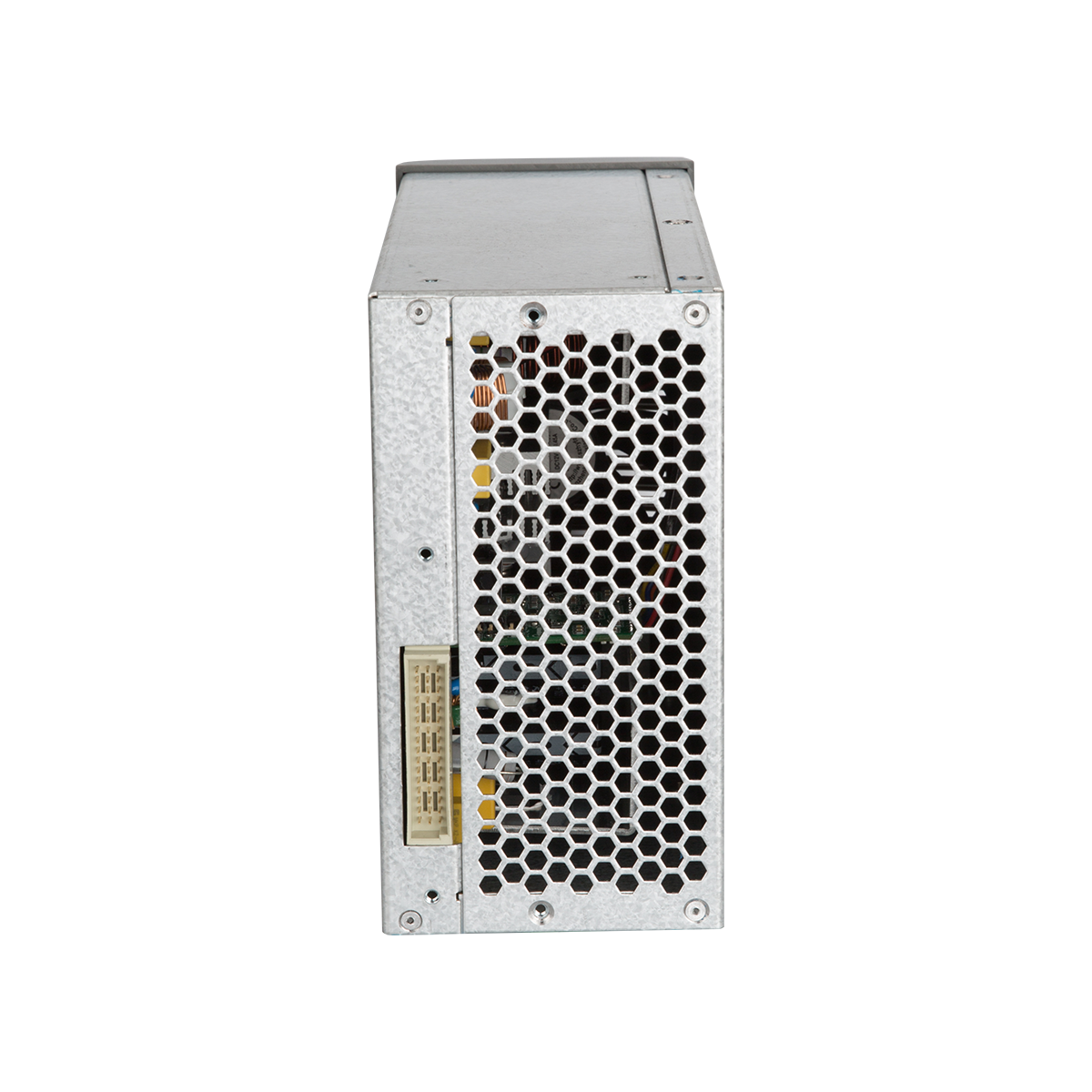

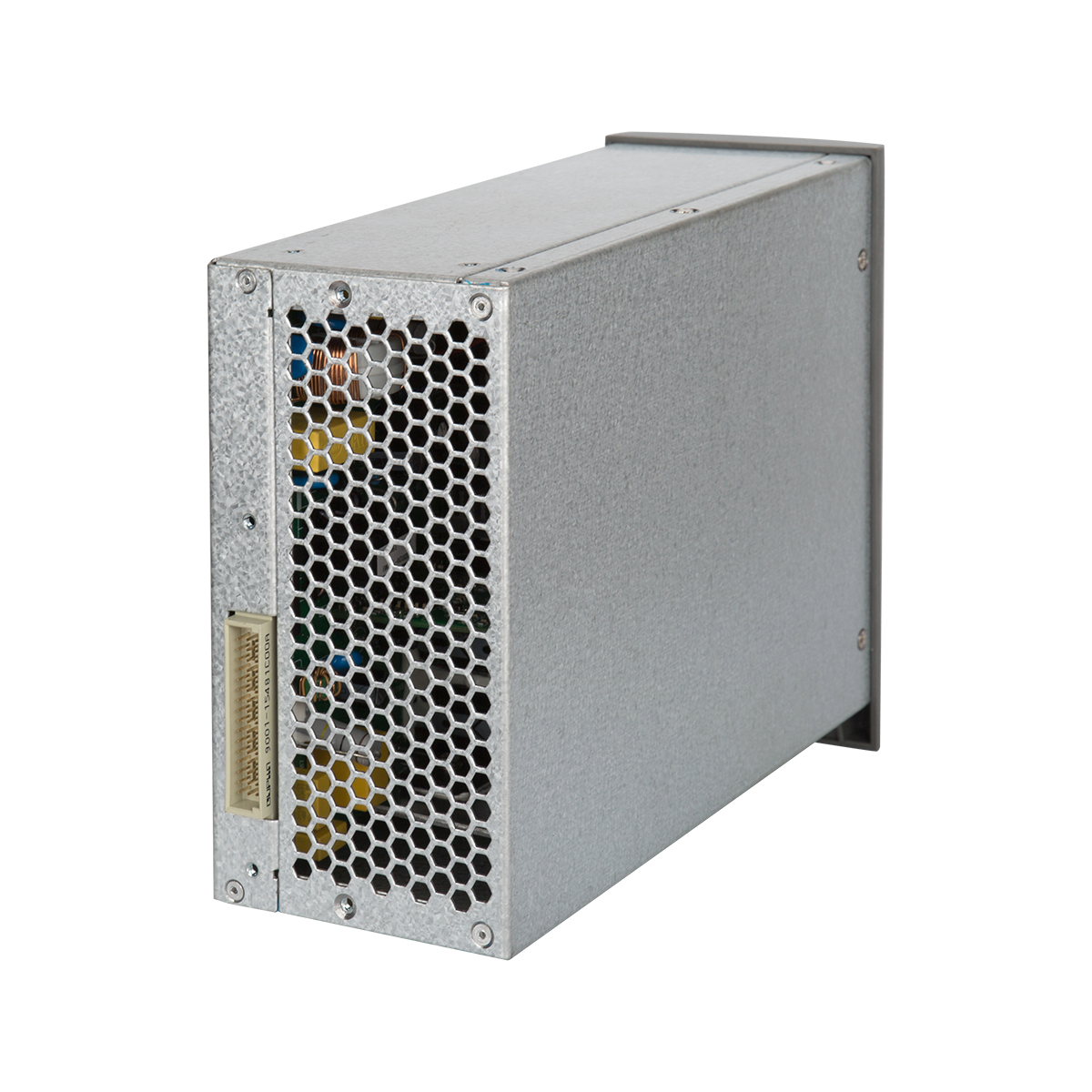

充电模块外形

尺寸如下图1-1所示：

外形尺寸：84mm（W宽）×228mm(D深)×160mm(H高) 模块重量：≤2Kg

LED显示面板

可显示模块电压、电流、告警、地址等信息。按上、下键可循环显示模块电压和电流，电压显示精度为±0.5V，电流显示精度为±0.2A。

指示灯

模块面板上有3个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红色），见下表。

表1-1  面板指示灯说明

手动操作按键

通过按键，可查看模块信息。例如模块输出电压234V、输出电流5.0A、地址2，按上键或下键将依次显示如图4-1。

输出电压234V    输出电流4.3A   地址2

图1-2  模块信息显示顺序

通过按键还可设置模块参数：手动输出电压、模块地址。设置步骤如下：

按上键或下键，将当前的显示切换到要更改的信息界面。

按上键或下键大约5S后释放，可看到显示闪烁。

按上键或下键更改设置值。

长按上键或下键（显示将不再闪烁）释放以确认数据。

下面以将模块的地址方式由“01”设置为“02”为例，说明设置方法。

先按上键或下键直到出现的界面，然后按上键或下键大约5S释放，界面闪烁，再按上键，出现界面后，长按上键或下键大约5S后，界面不再闪烁，表示确认。

模块的地址设置范围为1-3，假设用户配置了2台模块，则地址应设置为“01”和“02”。

充电模块性能参数

充电模块输入特性见下表：

表2-1  充电模块输入特性

充电模块输出特性见下表：

表2-2  充电模块输出特性
