规格型号

输出电压(V)

输出电流范围(A)

输出电压调节范围(V)

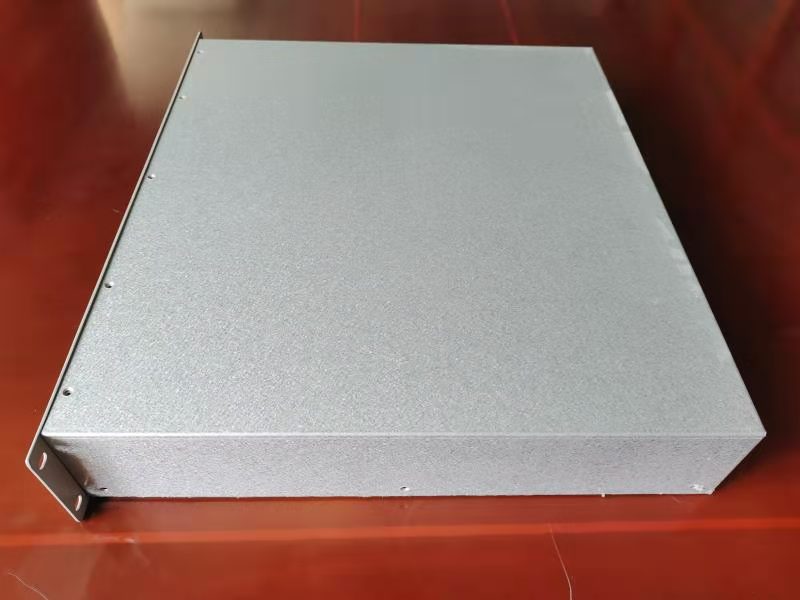

RT-12.5K500V

500

0～24

200-500

序号

项目

技术指标

单位

备注

1

工作温度

-20—+50

℃

2

储存温度

-40—+70

℃

3

相对湿度

≤95

%

无冷凝

4

海拔高度

0—2000

m

5

大气压力

80～106

kPa

6

冷却方式

强迫风冷

序号

项目

技术要求

单位

备注

1、输入特性

1.1

额定输入电压

380

Vac

三相三线制

交流输入电压范围

323—475

1.2

最大输入电流

≤24

A

低压满载

1.3

交流输入电压频率

45-55（典型值为50）

Hz

1.4

功率因数/THD

50%~100%额定负载PF≥0.99

50%~100%额定负载THD≤5%

额定输入输出电压下测试

1.5

效率

50%~100%额定负载≥92%

额定输入，额定输出电压

1.6

输入三相不平衡

在+10%到-15%的电压不平衡范围内，模块应能正常工作。当输入缺相时，关机保护。

1.7

模块安全承受最大静态电压

600Vac

1小时

1.8

开机冲击电流

＜额定输入电流110％

A

开机时由于EMI滤波电路所产生的μS级冲击电流不考虑。

2、输出特性

2.1

输出电压调节范围

200－500

Vdc

自动调压范围为200V～500V

2.2

额定输出电压

500

Vdc

输入380 Vac

2.3

额定输出电流

24

A

最大输出电流25A

2.4

模块限流

10～100%额定输出电流

A

2.5

开机启动时间

3-8

S

输出电压爬坡起至输出电压稳定500V止

2.6

稳流精度（20%限流）

≤±0.5%

2.7

稳压精度

≤±0.5%

2.8

纹波

纹波有有效值≤±0.1%输出电压

纹波峰峰值≤±0.2%输出电压

20MHz带宽限制，25℃

2.9

均流不平衡度

≤±3%

模块负载范围: 50%~100%

2.10

温度系数（1/℃）

≤0.2‰

2.11

负载调整率

≤±0.5%

2.12

电网调整率

≤±0.1%

2.13

开机过冲

≤5%

3、保护特性

3.1

输入欠压保护点

313±10

Vac

可自动恢复

3.2

输入欠压恢复回差

》10

Vac

3.3

输入过压保护点

480±10

Vac

可自动恢复

3.4

输入过压恢复回差

》10

Vac

3.6

输出过压保护点

固定过压保护点515V

Vdc

过压关机，红灯指示亮，；

过压保护后需要人工干预才可以开机

3.7

输出欠压告警点

软件可设,下限值-5V）

Vdc

可自动恢复

3.8

输出电流范围

0~24

A

3.9

缺相保护

当模块输入缺相时，关机保护

黄灯指示亮

3.10

输出过流保护

过流保护模块限流输出

当过流故障消失时，输出可以自动恢复

3.11

输出短路保护

输出短路，模块限流状态，可长期短路

模块输出电流≤24A，故障排除后自动恢复

3.12

过温保护

过温保护点：94℃，恢复点80℃

精度：±5℃

3.13

风扇温度控制

环境温度和输出电流一起控制风扇转动

模块将根据检测的温度和负载电流进行风扇无级调速。

风扇电压（V）=（12 * 10倍温度＋41 * 10倍电流＋3277 ）/1024 ；

其中温度低于25时以25计算，电流小于5A时以5A计算，风扇电压不高于12.8V

3.14

风扇故障保护

当风扇发生故障时，模块关机，红灯亮，LED显示故障代码，并上报故障。

4、检测精度

4.1

输出电压检测精度

≤±0.5%

Vdc

4.2

输出电流检测精度

≤±0.2A

A

3

模块温度检测精度

≤±5℃

5. 控制特性

5.1

温度限流

50℃环境温度以下，模块满功率输出12KW；

50℃环境温度以上必须降额使用，为线性限流:

50℃－60℃环境温度，模块线性限流从在输出控制内的最大电流至0A；

60℃环境温度以上，模块限流值为0。

序号

项目

技术要求

备注

1

音响噪声

不大于60dBa（声压）

室温下，模块在额定输入电压和额定输出电压，满载输出的情况下，工作达到稳定，然后用声级计距离模块风扇前后左右四个方位1m处测试，单模块音响噪音≤ 60dB。

（环境噪声不大于40dB）

2

气味要求

不能产生异味和有害健康的气味

3

元器件要求

所有器件满足降额要求

选择的电解电容额定温度不低于105℃，50℃环温，额定输入输出条件下寿命大于1.5年。

4

热插拔要求

不支持热插拔,禁止热插拔

5

失效隔离

整流模块失效后能可靠与系统脱离（要求系统带电池）

序号

项目

标准（或测试条件）

备注

1

抗电

强度

输入—输出

2860Vdc/＜1mA/1min

无击穿、飞弧现象

用直流电压进行测试

输入—大地

2860Vdc/＜1mA /1min

输出—大地

2860Vdc/＜1mA /1min

CAN—大地

707Vdc/＜1mA/1min

输入—CAN

3000Vdc/＜1mA/1min

输出—CAN

3000Vdc/＜1mA/1min

2

绝缘

电阻

输入对输出

≥20MΩ@1000Vdc

在正常大气压力下，相对湿度为90%以下

输入对大地

≥20MΩ@1000Vdc

输出对大地

≥20MΩ@1000Vdc

输出对CAN

≥20MΩ@1000Vdc

输入对CAN

≥20MΩ@1000Vdc

3

接地电阻

≤0.1Ω，电流不得小于25A

交流输入插座内的PE插针应该明显长于其他插针

4

漏电流

对地漏电流不得大于3.5mA。

5

电磁兼容性要求

传导骚扰发射（CE）

应符合GB17799.4-2001 Class  A；输入传导和通讯口传导应该符合EN61000-6-4：2007中CLASS A的标准要求

辐射骚扰发射（RE）

应符合GB17799.4-2001 Class  A；

应该符合EN61000-6-4：2007中CLASS A的标准要求

电快速瞬变脉冲群抗扰度（EFT）

应符合GB/T 17626.4-1998中第5章规定的Level 3 判据B。

应符合 EN61000-6-2：2005的要求,交流输入和直流输出可以通过2KV测试，判据为B；

CAN总线可以通过1KV测试，判据为B

电压暂降、短时中断和电压渐变抗扰度(DIP)

>95%   0.5 Period 判据B

>95%   25 Period 判据B

>95%   250 Period 判据B

0%,  20ms; 判据B

40%, 200ms;判据C

70%, 500ms;判据C

0%, 5000ms;判据C

浪涌抗扰度（Surge）

应符合GB/T 17626.5-1998中第5章规定的的Level 3 判据B。

应符合EN61000-6-2：2005，交流输入端口共模2KV，差模1kV的浪涌测试，判据为B；

直流输出端口可以通过0.5kV的浪涌测试，判据为B；

CAN总线可以通过1KV的浪涌测试，判据为B。

静电放电抗扰度（ESD）

应符合GB/T 17626.2-1998 表2 Level 3 判据B。

应符合EN61000-6-2：4kV接触放电和8kV空气放电的要求，判据为B

射频场感应引起的传导骚扰抗扰度(CS)

应符合GB/T 17626.6-1998中第5章规定的Level 3 判据B

射频电磁场辐射抗扰度（RS）

应符合GB/T 17626.3-2006 表1 3级判据A；

应符合 EN61000-6-2:2005 的要求，测试等级为10V/m，判据为A

工频磁场抗扰度

应符合GB/T 17626.8-1998中第5章规定的Level 3 判据A

应符合 EN61000-6-2:2005 的要求，测试等级为30A/m,判据为A

振荡波抗扰性要求

应符合GB/T 17626.12-1998 表2 Level 3 判据B

 6

防雷

交流输入端能承受不低于5kA、8/20s冲击电流波形，正负各5次，每次间隔1分钟（参见标准：YD 5098-2001）。模块在不上电和上电工作两种情况下分别进行防雷测试，并均要通过测试。

序号

项目

技术要求

备注

1

高温工作

50℃

24小时性能正常

2

低温工作

-20℃

24小时性能正常

3

高温存储

70℃

常温恢复两小时，正常工作

4

低温存储

-40℃

常温恢复两小时，正常工作
