RT22020F充电模块

产品描述
电力操作电源系统是应用在电力机房内的电源设备,电力操作电源又称电力交、直流电源,简称交、直流屏(柜)。主要用于各级变电所(站)及火力、水力发电厂,作为控制负荷和动力负荷以及直流事故照明负荷的电源,是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。

订购热线:18923728688

在线咨询
  • 电力操作电源系统是应用在电力机房内的电源设备,电力操作电源又称电力交、直流电源,简称交、直流屏(柜)。主要用于各级变电所(站)及火力、水力发电厂,作为控制负荷和动力负荷以及直流事故照明负荷的电源,是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。


    智能高频开关直流电源系统由交流输入配电部分、充电模块整流部分、降压部分、直流输出馈电部分、监控部分以及绝缘监测部分组成。


    电力操作电源的基本组成形式


    电力操作电源充电模块作为电力系统必不可少的重要组成部分,其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源;除此之外,现代电力操作电源还必须具备智能集散监控,无人值守和电池自动管理等功能,从而满足电力系统现代化管理的需求。


    F型电力操作电源充电模块不仅能很好的满足市场的需求,还能从客户实际应用角度出发,为客户提供真正经济、可靠、便利的系统解决方案。其主要特点集中体现在:


    ● 超高功率密度化,有利于节约系统空间,提高系统容量


    ● 高效率,利用强迫风冷方式,能很好地处理模块器件温升,提高可靠性


    ● MCU智能控制风扇转速,降低噪音,环保节能。


    ● 采用MCU数字控制+专用IC芯片控制技术,提高可靠性。


    ● 具有输出电压和电流平滑调节的功能。


    ● 模块内部集成防倒灌二极管,可实现热插拔,方便系统调整及维护。


    ● 软件均流,无需硬件设置。


    ● 采用即插即用的自识别技术,大大提高可维护性。


    ● 充电模块智能控制,提供数据通讯接口。


    ● 分散多级监控系统,实现监控系统的简单可靠。

  • RT22020F充电模块介绍

    RT22020F型充电模块额定输入为交流市电三相四线制,输出为DC220V /20A,是目前电力操作电源市场上最为主流的规格,下面将做系统的介绍:


    结构及接口

    ● 模块外观

    充电模块的外观如下图:

    充电模块的外观

    ● 前面板

    充电模块前面板如下图所示:

    充电模块前面板


    LED 显示面板

    可显示模块电压、电流、告警、地址、分组号、运行方式等信息。若按键无操作超过一分钟,将自动显示模块电压和电流,此时如果存在告警,则显示告警信息。电压显示精度为±0.5V,电流显示精度为±0.2A。


    指示灯

    模块面板上有3 个指示灯,分别为电源指示灯(绿色)、保护指示灯(黄色)和故障指示灯(红色),见下表。

    指示灯

    正常状态

    异常状态

    异常原因

    电源指示灯(绿色)

    无输入电压以至模块内部的辅助电源不工作

    保护指示灯(黄色)

    交流输入过欠压;

    交流输入缺相;

    环境/内部过温;

    与监控通信断;

    模块轻微不均流;

    输出欠压;

    模块地址冲突;

    闪烁

    模块处于手动方式

    故障指示灯(红色)

    输出过压;

    模块严重不均流;

    风扇故障;

    面板指示灯说明


    手动操作按键

    模块面板上有两个按键,上键和下键。

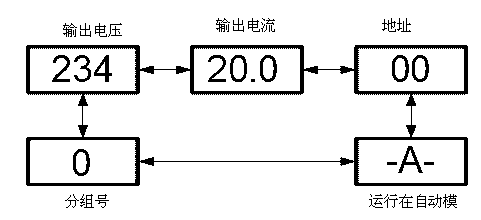

    通过按键,可查看模块信息。例如模块输出电压234V、输出电流20.0A、地址0、运行在自动方式-A-、分组号0,按上键或下键将依次显示如图2-3。


    模块信息显示顺序


    通过按键还可设置模块参数:手动输出电压、模块地址、模块分组号、模块运行方式(手动/自动)。设置步骤如下:

    1、按上键或下键,将当前的显示切换到要更改的信息界面。

    2、按下上键或下键大约2.5S后释放,可看到显示闪烁。

    3、按上键或下键更改设置值。

    4、按下键大约2.5s后(显示将不再闪烁)释放以确认数据;若放弃更改,按上键大约2.5s后(显示将不再闪烁)释放即可退出设置模式

    下面以将模块的运行方式由“自动”设置为“手动”为例,说明设置方法。先按上键或下降直到出现的界面,然后按上键或下键大约5s释放,界面闪烁,再按上键,出现界面后,按下键大约2.5S后,界面不再闪烁,表示确认。


    模块的分组号设置范围为1~3,默认分组号为1;模块地址设置范围为0~31,默认地址为0,每组并机工作的模块最大数量为32。

    ● 拉手及模块紧固螺丝

    拉手可方便模块的组装及维护,紧固螺丝有利于更好第固定充电模块,防止意外松脱。


    ● 风扇罩

    风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。

    输入输出一体化插座

    输入输出一体化插座如下图所示:

    一体化插座


    模块采用输入输出一体化插座,支持热插拔,极大地方便了模块安装及维护。其安装尺寸可参见上图,具体管脚功能说明如下:

    信号名称

    丝印

    特性说明

    交流输入

    V (27)

    模块的交流电源输入端,输入方式为三相三线制,与相序无关

    U(28)

    W (29)

    直流输出

    (13)

    输出正

    模块的直流输出端,输入和机壳之间隔离

    - (24)

    输出负

    保护地

    PE (26)

    模块的保护地引出端,内部已经和模块外壳连接

    通讯接口

    CAN+ (16)

    弱信号端,模块和上级设备的通讯接口,为串行异步传输模式,通信方式为CAN总线方式

    CAN- (13
