一、产品简介

RHT600-UP5N系列是深圳市润海通科技有限公司2015年在原一体化直流电源的基础上开发出的新一代一体化分布式直流电源，内置2节12V12AH的电池。此款与目前市面所使用的一体化电源无论从质量、功能、功率等方面都为电力系统供电的可靠性、经济性及自动化提供了新的选择方案。

一体化分布式直流电源是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

RHT600-UP5N系列一体化分布式直流电源具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置最大输出功率可达600W，可以满足不同负载的需求。

RHT600-UP5N系列一体化分布式直流电源体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

RHT600-UP5N系列一体化分布式直流电源采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

二、应用范围

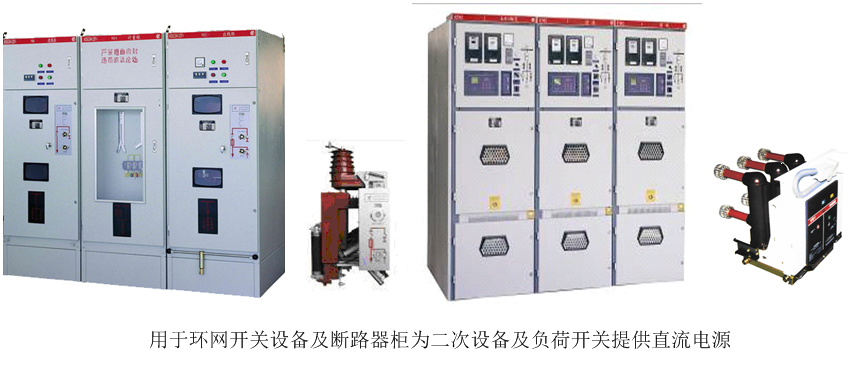

RHT600-UP5N系列一体化分布式直流电源主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

三、产品型号说明

说明:

交流输入电压等级：85～265VAC

直流输出电压等级：220Vdc,110Vdc,48Vdc,24Vdc

四、技术参数

1、使用环境条件

工组环境温度： -10℃～+45℃；

最大月平均相对湿度：≤90%

最大日平均相对湿度：≤95%

海拔高度：不大于2000米。

工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源

交流输入电压：85～265VAC

频率：50Hz±10％

波形：正弦波，波形畸变<5%

功率要求：单台不小于300VA。

3、输出功率及功耗

（1）连续运行功率：

l 连续运行：200W。(不接电池）

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～48小时。

l 短时运行功率：600W，60S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

l 瞬时运行功率：≤1000W，300ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

（2）功率消耗：装置本身消耗的功率不大于6W。

4、蓄电池的充放电

内置2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并快速充电在6小时之内可将蓄电池重新充满。

特点：电池开关没有开的情况下，只要有交流输入都可以对电池充电（但充电电流偏小）确保设备在长时间不使用的情况下，电池不损坏。

本装置具有电池反接保护功能。

5、通信速率及规约

通信速率  9600bps

规约采用MODBUS通信规约。

6、符合的相关标准

绝缘性能符合GB/T14598.3-93的有关标准。

对电压突降适应能力符合GB/T17626.11-1999的规定。

电磁兼容性能：

—对静电放电的不敏感性符合GB/T15153.1-1998的3级规定；

—对工频磁场干扰的不敏感性符合GB/T15153.1-1998的3级规定；

—对快速瞬变脉冲群干扰的不敏感性符合GB/T17626.4-1998的3级规定；

—对高频干扰的不敏感性符合DL/T721-2000的规定；

—对浪涌干扰的不敏感性符合DL/T721-2000的规定。
