1、产品简介

随着经济和技术的快速发展,对电力供电提出了更高的要求,新型自动化配网设备逐步投入应用:储能式电动分合闸、微机继电保护、网络化远程监控等，这些设备的可靠供电是系统安全运行的前提条件。采用科技合理的高效电源系统，可提高供电的可靠性和效能，降低运行维护工作量，就此实久科技集多年开发和设备网上运行经验，针对电力系统高可靠和高性能要求而设计的微型直流操作电源是新一代的直流电源设备，主要应用于小型开关站和用户终端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过程电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合电源功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

UP5N-F系列微型直流操作电源具有市电输入和PT输入两种方式，输出方式从DC24V至DC220V各种规格，可以满足各种使用场合。电源最大输出功率为600W，可以满足不同负载的需求。

UP5N-F系列微型直流操作电源体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

UP5N-F系列微型直流操作电源采用高频电源技术，蓄电池采用自动充电管理模块进行维护和活化功能，大大延长蓄电池的使用寿命，使得电源运行更加安全可靠。

2、使用环境条件

Ø 工组环境温度： -10℃～+45℃；

Ø 最大月平均相对湿度：≤90%

Ø 最大日平均相对湿度：≤95%

Ø 海拔高度：不大于2000米。

Ø 工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

3、输入特性

Ø 交流输入电压：85～265VAC

Ø 频率： 50Hz±10％

Ø 波形：正弦波，波形畸变<5%99

4、输出特性

Ø 直流输出电压:24V、48V、110V、220V

Ø 直流输出电压范围：24V±2V、48V±3V、110V±5V、220±5V

Ø 直流输出运行功率:

l 连续运行功率：≤200W(不接电池）。

可满足微机保护装置、指示灯、模拟指示器供电需要；交流停电时由电池供电，可根据电池容量及负载参数供电延时长达1～48小时。

l 短时运行功率：≤600W，60S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

l 瞬时运行功率：≤1000W，200ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

1、接线及安装

Ø 接线方式按机箱丝印即可。

Ø 产品运输过程中必须关断蓄电池开关，正常运行时应合上电池开关。

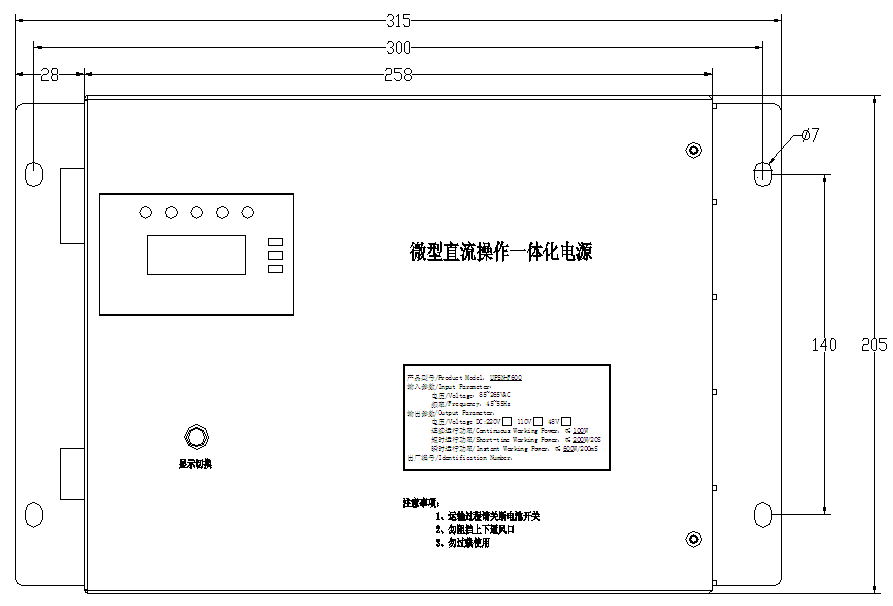

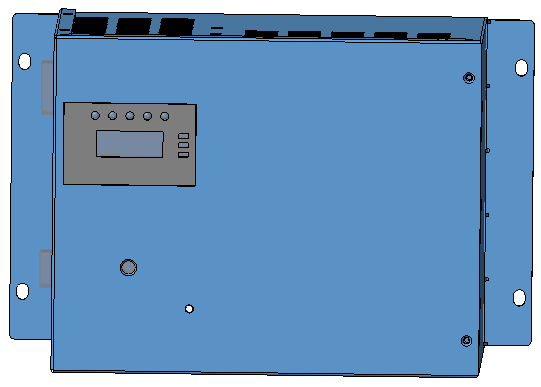

Ø 尺寸：（高×宽×深）：205mm×315mm×127mm

Ø 安装见下图：

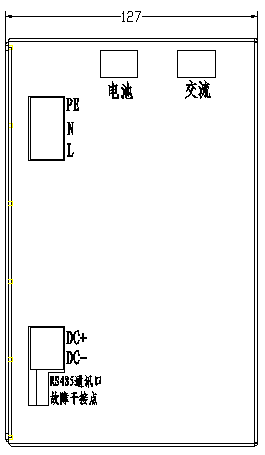

Ø 端子接线定义见下表：

端子名称	定义	说明
PE	输入交流电源接地端
N	输入交流电源零线端

L	输入交流电源火线端
DC+	直流输出正极端
DC-	直流输出负极端
RS485通讯口	485通讯接口端
故障干接点	故障硬接点端

1、装置面板说明

1）四位数码显示，可直观显示输出电压值、充电电压或电池电压值及装置内部温度。绿色数码显示即使在夜间仍可迅速观察到显示的数值。

2）按键可作为数码显示内容的循环和停止，短按为翻页显示，长按（2-3S）为循环显示，按键同时又作故障告警的静音鍵。

3）按键可作为电池活化功能。长按8S设备进入自动电池活化状态，当电池电压放电到小于22V时，活化结束，自动回复正常状态。注意：活化状态是不能关断交流电。

4）面板指示灯含义

名称	颜色	状态	含义
报警	红色	亮	直流输出异常或电池异常或充过温保护或无交流输入
		灭	无上述情况
电池异常	红色	亮	电池电压正常
		灭	电池电压异常
交流输入	绿色	亮	有交流输入
		灭	无交流输入
直流输出	绿色	亮	有直流220V输出
		灭	直流输出异常或无输出
温度灯	红色	亮	过温保护，闪烁温度偏高不影响输出。
		灭	正常
工作指示	绿色	亮	CPU工作电源正常
		灭	CPU工作电源异常

输出电压	绿色	亮	表示数码管显示值为220V直流输出值
电池电压	绿色	亮	表示数码管显示值为电池电压值
温度	绿色	亮	表示数码管显示值内部温度值

1、常见故障及处理

运行过程中如有故障，请根据下表提示及时查明原因，在客户不能自行处理时请及时通知厂家。如果是模块故障，为安全起见，切断交流和电池，将模块取下并寄回本公司由专业人员维修；本公司会及时将模块修好并返回。

告警	类型	现象	处理意见
交流失电告警	普通事件	交流输入灯熄灭，其它正常。	短时间输出无影响。检查交流是否正常、接线牢靠、外接保险管是否烧坏。
电池欠压告警	普通事件	电池状态指示灯亮，其它指示、数码管显示都正常。	测量电池电压是否低于23V，如是，不能再进行合闸等大负荷操作。（此情况一般出现在现场调试时，或者交流常停电。）
电池过欠压告警	提示事件	仅电池指示灯和告警灯亮，其它都不亮，数码管也无显示。	电池电压过低，为保护蓄电池，系统关闭输出（只保留告警）。只要交流恢复，电池高于23V，系统将自动启动，恢复直流输出。
输出保护告警	事件或故障	输出指示灯熄灭，无直流输出，其它显示都正常。	因负载过重短路，导致输出保险烧断或系统保护性关闭输出。检查并排除负载问题、确认输出保险丝完好。
节约型电力操作电源故障
节约型电力操作电源故障	直流故障	交流或电池正常，或二者都正常，但无直流输出。	断开负载，观察有无输出。将市电和电池同时断开后重上电如果仍无输出，可判定模块故障。
电池故障	重要事件	无法进行分合闸等大功率操作，带轻载工作正常。	在带载情况下，先测量电池电压，如果电池电压正常，则关闭交流输入，如果电池电压下降很快，则可判定是电池故障。

其他

新一体式电力操作电源说明书UP5N-F.docx
